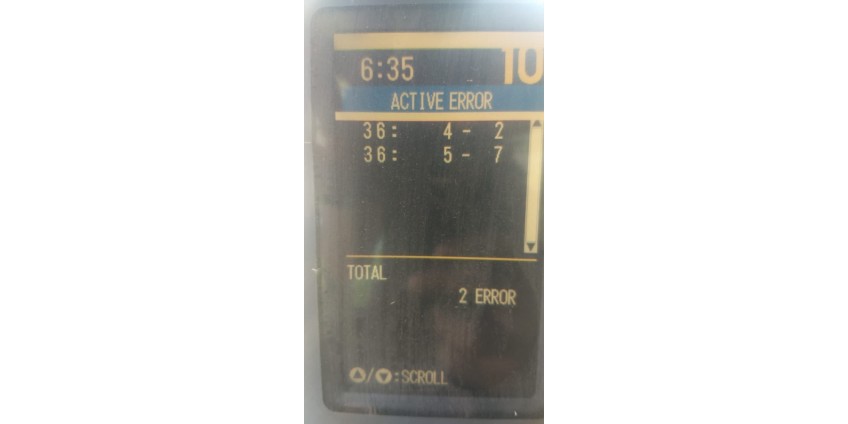

Коды ошибок двигателей Caterpillar, Коды ошибок двигателя Caterpillar,

Код CID Наименование

1 Форсунка цилиндра № 1

2 Форсунка цилиндра № 2

3 Форсунка цилиндра № 3

4 Форсунка цилиндра № 4

5 Форсунка цилиндра № 5

6 Форсунка цилиндра № 6

7 Форсунка цилиндра № 7

8 Форсунка цилиндра № 8

9 Форсунка цилиндра № 9

10 Форсунка цилиндра № 10

11 Форсунка цилиндра № 11

12 Форсунка цилиндра № 12

13 Форсунка цилиндра № 13

14 Форсунка цилиндра № 14

15 Форсунка цилиндра № 15

16 Форсунка цилиндра № 16

17 Топливный отсечной клапан

18 Топливный управляющий клапан

19 Байпасный клапан акселератора

20 Устройство изменения угла опережения впрыска топлива

21 Датчик положения двигателя

22 Датчик опережения впрыска топлива

23 Привод рейки

24 Датчик положения рейки

27 Привод турбонагнетателя с изменяемой геометрией № 1

28 Привод турбонагнетателя с изменяемой геометрией № 2

41 Питание БЭУ (блока электронного управления) 8 В постоянного тока

42 Клапан включения форсунки

70 Контактный датчик стояночного тормоза

71 Таймер останова на холостом ходу

75 Датчик температуры масла гидравлического контура системы рулевого

управления

81 Датчик давления на входе уловителя посторонних частиц

82 Датчик давления системы пневмозапуска

84 Датчик скорости движения

91 Датчик положения педали акселератора

94 Датчик давления подкачки топлива

95 Датчик перепада давления на топливном фильтре

96 Датчик уровня топлива

98 Датчик уровня масла в двигателе

99 Датчик перепада давления на масляном фильтре двигателя

100 Датчик давления масла в двигателе

101 Датчик давления картерных газов

102 Датчик давления турбонаддува

104 Датчик давления масла турбокомпрессора

105 Датчик температуры впускного коллектора

106 Датчик входного давления воздуха

109 Датчик давления охлаждающей жидкости на выходе из двигателя

110 Датчик температуры охлаждающей жидкости двигателя

111 Датчик уровня охлаждающей жидкости двигателя

112 Датчик перепада давления на фильтре охлаждающей жидкости двигателя

124 Уровень масла коробки передач

126 Датчик перепада давления на масляном фильтре коробки передач

127 Датчик давления масла коробки передач

138 Переключатель режима пониженного тягового усилия

139 Соленоид подачи наконечника назад

140 Соленоид подачи наконечника вперед

141 Выключатель экономичного режима

142 Датчик положения дверцы для очистки радиатора

143 Контактный датчик давления блока управления нейтралью

144 Реле звукового сигнала заднего хода

145 Цепь электропитания 12 В

146 Переключатель режима сцепного устройства

147 Датчик давления муфты блокировки

148 Датчик давления в гидросистеме хода

149 Трехпозиционный соленоид системы стабилизации рабочего орудия при

движении

150 Датчик скорости трамбователя

151 Соленоид трамбователя

152 Диагностическая лампа системы управления ходом

153 Датчик частоты вращения правого приводного мотора

154 Датчик частоты вращения левого приводного мотора

155 Соленоид включения хода

156 Соленоид правого поворота задним ходом (электронное табло)

157 Соленоид левого поворота задним ходом (электронное табло)

158 Соленоид правого поворота передним ходом (электронное табло)

159 Соленоид левого поворота передним ходом (электронное табло)

160 Реле рабочего оборудования асфальтоукладчика

161 Датчик тормозной (ходовой) педали

162 Датчик рулевого колеса

163 Датчик рулевого угла поворота

164 Датчик давления включения форсунки

167 Датчик зарядного напряжения генератора переменного тока

168 Напряжение электрической системы

171 Датчик температуры окружающего воздуха

172 Датчик температуры воздуха во впускном коллекторе

174 Датчик температуры топлива

175 Датчик температуры масла в двигателе

177 Датчик температуры масла коробки передач

190 Датчик частоты вращения коленчатого вала двигателя

191 Датчик частоты вращения выходного вала коробки передач

248 Канал передачи данных фирмы Caterpillar

249 Канал передачи данных J1922 SAE (Общества автомобильных инженеров)

250 Канал передачи данных J1708/J1587 SAE (Общества автомобильных

инженеров)

252 Блок калибровки

253 Персональный чип блока управления

254 Блок электронного управления

256 Карта регулировочных характеристик двигателя

257 Уровень детонации

258 Датчик угла поворота коленчатого вала

259 Задаваемый программно момент впрыска топлива

260 Датчик содержания кислорода в выхлопных газах

261 Калибровка момента впрыска топлива

262 Цепь питания датчиков 5 В

263 Цепь питания цифровых датчиков (8 или 12 В)

264 Педаль уменьшения оборотов

265 Цепь входного сигнала останова двигателя, задаваемого пользователем

266 Цепь входного сигнала сухой прокрутки двигателя (без впрыска топлива)

267 Цепь входного дистанционного командного сигнала защитного останова

двигателя

268 Ошибка запрограммированного параметра

269 Цепь питания датчика

270 Код кабеля компьютеризированной системы контроля (CMS)

271 Звуковая аварийная сигнализация

272 Датчик превышения допустимого турбонаддува

273 Датчик давления на выходе турбонагнетателя

274 Датчик атмосферного давления

275 Датчик давления на входе правого турбонагнетателя

276 Датчик давления на входе левого турбонагнетателя

277 Датчик калибровки момента впрыска

278 Световой индикатор включения автоматического регулятора частоты

вращения двигателя (AESC)

279 Датчик температуры охлаждающей жидкости охладителя наддувочного

воздуха в передней секции

280 Датчик температуры редуктора

281 Световой индикатор необходимости проверки двигателя

282 Световой индикатор превышения допустимой частоты вращения двигателя

283 Световой индикатор засоренности воздушного фильтра

284 Сигнал включения EMS (электронной системы контроля) (сигнал работы

двигателя)

285 Световой индикатор перегрева охлаждающей жидкости двигателя

286 Световой индикатор пониженного давления масла

287 Слаботочный цифровой выход № 7

288 Слаботочный цифровой выход № 8

289 Датчик давления топлива - перед топливным фильтром

290 Датчик давления в насосе привода вентилятора охлаждения двигателя

291 Соленоид вентилятора охлаждения двигателя

292 Соленоид вентилятора охлаждения масла гидросистемы

293 Силовой аналоговый выход № 3

294 Силовой аналоговый выход № 4

295 Блок управления гидравлического экскаватора большой мощности

296 Блок управления коробкой передач

297 Система полноприводного управления

298 Контактный датчик педали рабочего тормоза

299 Датчик положения рычага переключения коробки передач

300 Первичные обмотки катушек зажигания

301 Первичная обмотка катушки зажигания №1

302 Первичная обмотка катушки зажигания №2

303 Первичная обмотка катушки зажигания №3

304 Первичная обмотка катушки зажигания №4

305 Первичная обмотка катушки зажигания №5

306 Первичная обмотка катушки зажигания №6

307 Первичная обмотка катушки зажигания №7

308 Первичная обмотка катушки зажигания №8

309 Первичная обмотка катушки зажигания №9

310 Первичная обмотка катушки зажигания №10

311 Первичная обмотка катушки зажигания №11

312 Первичная обмотка катушки зажигания №12

313 Первичная обмотка катушки зажигания №13

314 Первичная обмотка катушки зажигания №14

315 Первичная обмотка катушки зажигания №15

316 Первичная обмотка катушки зажигания №16

317 Датчик нагрузки

318 Правый датчик детонации

319 Левый датчик детонации

320 Датчик частоты вращения/момента впрыска

321 Клавишный переключатель сброса/подтверждения диагностического

сообщения

322 Реле останова двигателя

323 Световой индикатор останова двигателя

324 Лампа аварийной сигнализации

325 Детонация, вызванная системой зажигания

326 Система детонации

327 Неверное число датчиков детонации

328 Неверное число цилиндров двигателя

329 Ошибка канала связи

330 Вход с контактного датчика содержания пропана

331 Выключатель зажигания

332 Переключатель клавиатуры

333 Переключатель сигнализатора

334 Резервный выход

335 Соленоид шнека ковша скрепера

336 Переключатель управления двигателем

337 Дистанционный выключатель аварийного останова двигателя

338 Реле насоса предпусковой смазки двигателя

339 Контактный датчик давления предпусковой смазки двигателя

340 Соленоид отсечки воздуха

341 Соленоид №4 прогрева распределителя гидросистемы

342 Вспомогательный датчик частоты вращения коленчатого вала двигателя

343 Форсунка впрыска нейтрализатора окислов азота в выхлопных газах

344 Реле насоса впрыска нейтрализатора окислов азота в выхлопных газах

345 Датчик давления системы впрыска нейтрализатора окислов азота в

выхлопных газах

346 Реле системы стабилизации рабочего орудия при движении

347 Соленоид регулирования подачи (рабочего объема) гидромотора

гидростатической коробки передач

348 Выключатель блокировки коробки передач

349 Соленоид синхронизации коробки передач

350 Датчик положения тяги подъема

351 Датчик положения тяги перекоса

352 Датчик рычага подъема (в кабине)

353 Датчик рычага перекоса (в кабине)

354 Соленоид №1 подъема

355 Соленоид №1 опускания

356 Соленоид №1 разгрузки

357 Соленоид №1 возврата

358 Привод нагнетания давления в управляющем контуре гидросистемы рабочего

оборудования

359 Электромагнит фиксации подъема

360 Электромагнит фиксации опускания

361 Электромагнит фиксации наклона для загрузки

362 Соленоид регулирования частоты вращения вентилятора двигателя

363 Привод системы стабилизации рабочего орудия при движении

364 Датчик давления в поршневой полости гидроцилиндра подъема

365 Переключатель установки ограничителя

366 Контактный датчик полуавтоматической выемки

367 Выключатель системы стабилизации рабочего орудия при движении

368 Переключатель автоматического/ручного режима работы коробки передач

369 Вход с индикатора включенной передачи коробки передач

370 Соленоид плавающего положения стрелы

371 Соленоид звукового сигнала

372 Соленоид открытия ковша (для экскаватора с прямой лопатой)

373 Соленоид закрытия ковша с разгрузкой через откидное дно (для экскаватора

с прямой лопатой)

374 Соленоид тормоза механизма поворота

375 Соленоид тормоза механизма поворота

376 Сигнализатор хода

377 Соленоид ходового тормоза

378 Соленоид системы автоматической смазки машины

379 Датчик давления системы автоматической смазки машины

380 Контактный датчик давления модуляции переключения коробки передач

381 Контактный датчик нейтрального положения рычага подъема (в кабине)

382 Датчик положения рычага сцепного устройства

383 Датчик положения сцепного устройства

384 Переключатель тяги

385 Контактный датчик нейтрального положения рычага наклона (в кабине)

386 Соленоид подъема сцепного устройства

387 Соленоид опускания сцепного устройства

388 Обратная магистраль соленоида сцепного устройства

389 Контактный датчик нейтрального положения вспомогательного рычага

390 Соленоид регулирования потока масла через гидромотор переднего хода

391 Соленоид регулирования потока масла через гидромотор заднего хода

392 Соленоид подачи масла

393 Соленоид привода передних колес

394 Соленоид регулирования потока масла через приводной гидромотор

395 Соленоид переключения давления в приводе переднего колеса

396 Световой индикатор включения полного привода (AWD)

397 Контактный датчик давления насоса подачи

398 Датчик давления в приводе передних колес

399 Датчик воздействия рычага управления полным приводом (AWD)

400 Вторичные обмотки катушек зажигания

401 Вторичная обмотка катушки зажигания №1

402 Вторичная обмотка катушки зажигания №2

403 Вторичная обмотка катушки зажигания №3

404 Вторичная обмотка катушки зажигания №4

405 Вторичная обмотка катушки зажигания №5

406 Вторичная обмотка катушки зажигания №6

407 Вторичная обмотка катушки зажигания №7

408 Вторичная обмотка катушки зажигания №8

409 Вторичная обмотка катушки зажигания №9

410 Вторичная обмотка катушки зажигания №10

411 Вторичная обмотка катушки зажигания №11

412 Вторичная обмотка катушки зажигания №12

413 Вторичная обмотка катушки зажигания №13

414 Вторичная обмотка катушки зажигания №14

415 Вторичная обмотка катушки зажигания №15

416 Вторичная обмотка катушки зажигания №16

417 Реле прерывания возвратной цепи соленоида

418 Световой индикатор/реле потока масла в гидравлическом контуре основного

рулевого управления

419 Реле гидромотора заднего хода

420 Реле вспомогательного рулевого управления

421 Реле контроля нагрузки

422 Датчик частоты вращения приводного вала

423 Контактный датчик давления в гидроаккумуляторе переднего тормоза

424 Контактный датчик давления в гидроаккумуляторе заднего тормоза

425 Датчик давления масла в гидравлическом контуре переднего тормоза

426 Датчик давления масла в гидравлическом контуре заднего тормоза

427 Датчик температуры масла переднего моста

428 Датчик температуры масла заднего моста

429 Датчик давления масла основного насоса системы рулевого управления

430 Датчик давления масла в управляющем контуре системы рулевого

управления

431 Контактный датчик низкого уровня масла в баке системы рулевого управления

432 Контактный датчик перепада давления на масляном фильтре системы

рулевого управления

433 Контактный датчик перепада давления на масляном фильтре гидросистемы

434 Датчик давления масла в управляющем контуре гидросистемы

435 Датчик уровня масла в баке гидросистемы

436 Датчик давления масла в гидротрансформаторе

437 Контактный датчик давления масляного фильтра гидросистемы силовой

передачи

438 Соленоид №1 прогрева распределителя гидросистемы

439 Соленоид №2 прогрева распределителя гидросистемы

440 Соленоид №3 прогрева распределителя гидросистемы

441 Реле электронного регулятора частоты вращения

442 Реле отказа генератора

443 Реле прерывания прокрутки

444 Реле электростартера

445 Реле работы

446 Реле воздушного отключения двигателя

447 Реле управления подачей топлива

448 Резервное реле

449 Переключатель ручного поворота захвата

450 Переключатель ручного размыкания и смыкания челюстей

451 Соленоид поворота захвата по часовой стрелке

452 Соленоид поворота захвата против часовой стрелки

453 Соленоид размыкания челюстей

454 Соленоид смыкания челюстей

455 Датчик давления смыкания челюстей

456 Контактный датчик давления системы Hydrax

457 Датчик температуры масла тормозной системы

458 Датчик давления в штоковой полости гидроцилиндра перекоса

459 Блок управления гидротрансформатором

460 Датчик давления топлива за топливным фильтром

461 Дополнительный соленоид вспомогательного тормоза

462 Контактный датчик давления охлаждающей жидкости на входе в двигатель

463 Предохранительный соленоид двойного действия гидравлического контура

рабочего оборудования

464 Датчик нахождения рычага наклона ковша в положении возврата

465 Датчик положения рычага акселератора на максимальной частоте вращения

холостого хода

466 Датчик положения педали поворота левой траковой лентой

467 Датчик положения педали поворота правой траковой лентой

468 Датчик положения педали рабочего тормоза

469 Соленоид переднего хода левой траковой ленты

470 Соленоид заднего хода левой траковой ленты

471 Соленоид переднего хода правой траковой ленты

472 Соленоид заднего хода правой траковой ленты

473 Датчик давления подачи

474 Программируемый релейный блок управления

475 Блок согласования с аппаратурой пользователя №1

476 Блок согласования с аппаратурой пользователя №2

477 Резервное реле №1

478 Резервное реле №2

479 Резервное реле №3

480 Резервное реле №4

481 Резервное реле №5

482 Резервное реле №6

483 Резервное реле №7

484 Резервное реле №8

485 Соленоид реверсирования вентилятора двигателя

486 Переключатель реверсирования вентилятора двигателя

487 Датчик положения третьего рычага

488 Датчик положения четвертого рычага

489 Переключатель выбора режимов работы рабочего оборудования

490 Выключатель блокировки рабочего оборудования

491 Соленоид третьего режима вперед

492 Соленоид третьего режима назад

493 Соленоид четвертого режима вперед

494 Соленоид четвертого режима назад

495 Соленоид пятого режима вперед

496 Соленоид пятого режима назад

497 Соленоид наклона вправо

498 Соленоид наклона влево

499 Соленоид масляного насоса переменной производительности гидросистемы

рабочего оборудования

500 Блок электронного управления

501 Форкамера цилиндра №1

502 Форкамера цилиндра №2

503 Форкамера цилиндра №3

504 Форкамера цилиндра №4

505 Форкамера цилиндра №5

506 Форкамера цилиндра №6

507 Форкамера цилиндра №7

508 Форкамера цилиндра №8

509 Форкамера цилиндра №9

510 Форкамера цилиндра №10

511 Форкамера цилиндра №11

512 Форкамера цилиндра №12

513 Форкамера цилиндра №13

514 Форкамера цилиндра №14

515 Форкамера цилиндра №15

516 Форкамера цилиндра №16

517
